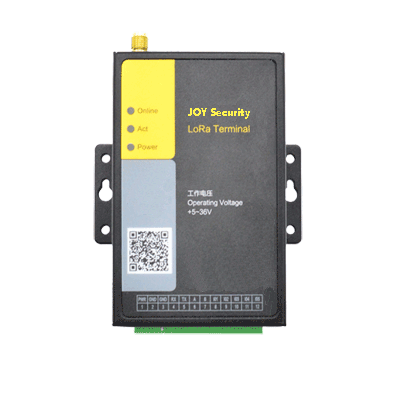

LORaWAN终端
● 采用高性能工业级芯片
● 接口丰富，方便客户运用
● 超低功耗，多级休眠
● 支持功率多级可调
● 内置看门狗，保证系统长时间稳定运行
● 支持全球各地多种频段，433/470/780/868/915MHz
● 支持多种通讯协议：私有协议、LoRaWAN、CLAA协议

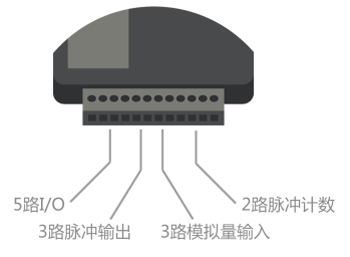

接口丰富，方便客户运用
供5路I/O，可实现5路数字量输入输出； 兼容3路脉冲输出、3路模拟量输入、2路脉冲计数功能。 提供标准RS232、RS485接口，可直接连接串口设备。

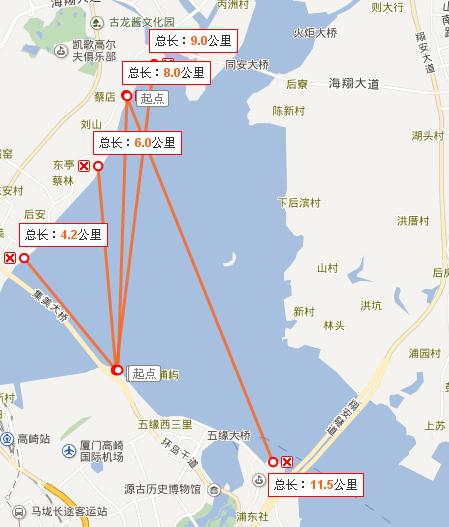

超长距离通信，实测通信距离>11.5Km，业界领先
盈嘉LoRa模块，采用LoRa调制技术，集多年物联网无线通信经验对射频进行精心调校，实测通信距离>11.5Km，完美解决了小数据量在复杂环境中的超远距通信问题，为各行业物联网应用提供有力的无线通信组网保障。
出色的抗扰特性，数据传输更可靠
采用前向纠错技术，待传输数据序列中增加冗余信息，数据传输进程中注入的错误码元在接收端会被及时纠正。结合盈嘉信道冲突检测优化技术，解决实际工程中节点数据并发丢包问题，极大提高了链路鲁棒性。
支持远程 升级、极大提高项目管理效率
可远程配置、升级模块。技术人员无需亲临项目现场，就可对实现远程维护，节省人工成本，极大提升管理效率。
超高的接收灵敏度，达到惊人的-140dBm
LoRa调制技术对信号进行独有的频谱扩宽处理，接收灵敏度达到惊人的-140dBm，可应用在远距离传输及可靠性要求极高的场合。
LoRa参数
|
项 目 |
内 容 |
|
通信标准及频段 |
410MHz - 441MHz，1000KHz 步进，建议 433±5MHz，出厂默认433MHz |
|
室内/市区通信距离 |
>1km >2km |
|
户外/视距通信距离 |
>3.5km >11.5km |
|
发射功率 |
室内:20dBm(100mW) 室外:30dBm(1W) |
|
通信理论速率 |
6级可调（0.3、0.6、1.0、1.8、3.1、5.5Kbps） |
|
灵敏度 |
-140dBm |
|
信道 |
32 |
硬件系统
|
项 目 |
内 容 |
|
CPU |
工业级32位处理器 |
|
FLASH |
128KB |
|
RAM |
16KB |
接口类型
|
项 目 |
内 容 |
|
串口 |
1个RS232和1个RS485（或RS422）接口，内置15KV ESD保护，串口参数如下：
数据位： 8位
停止位：1位、2位
校验：无校验、奇校验、偶校验
波特率：300、600、1200、2400、4800、9600、19200、38400、57600、115200bps |
|
指示灯 |
具有电源、通信及LoRa指示灯 |
|
天线接口 |
标准SMA阴头天线接口，特性阻抗50欧 |
|
电源接口 |
端子接口，内置电源反相保护和过压保护 |
供电
|
项 目 |
内 容 |
|
标准电源 |
DC 12V/0.5A |
|
供电范围 |
DC 5～36V |
功耗
|
|
项 目 |
内 容 |
|
F8L10T-N |
休眠 |
3.1～3.2mA@12 VDC |
|
接收数据 |
13.2～13.4mA@12 VDC |
|
发送数据 |
60.3～61.2mA@12 VDC |
|
休眠 |
7.3～7.4mA@5 VDC |
|
接收数据 |
26.1～26.2mA@5 VDC |
|
发送数据 |
107.3～115.1mA@5 VDC |
|
F8L10T-E |
休眠 |
3.1～3.3mA@12 VDC |
|
接收数据 |
13.2～13.4mA@12 VDC |
|
发送数据 |
110-125mA@12 VDC |
|
休眠 |
7.2～7.4mA@5 VDC |
|
接收数据 |
26.3～26.5mA@5 VDC |
|
发送数据 |
210～213mA@5 VDC |
物理特性
|
项 目 |
内 容 |
|
外壳 |
金属外壳，保护等级IP30 |
|
外形尺寸 |
91x58.5x22 mm (不包括天线和安装件) |
|
重量 |
约205g |
其它参数
|
项 目 |
内 容 |
|
工作温度 |
-40～+85ºC（-40～+185℉） |
|
储存温度 |
-40～+125ºC（-40～+257℉） |
|
相对湿度 |
95%（无凝结） |
