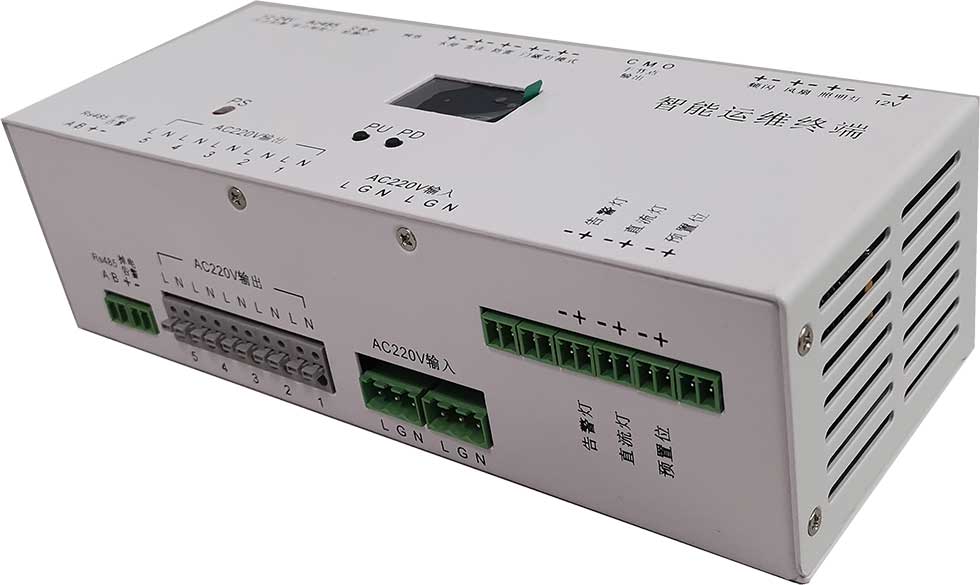

智能综合运维终端 | JOY-M2064
概述：
智能综合运维平台是本公司研发的具备智能监控、运维功能的边缘计算控制设备。集成了摄像头管理、电源管理，网络交换机管理，安防管理，机柜、机箱环境管理、防雷设备管理等功能。通过我公司物联网平台融合数据分析后，可应用于智慧化各行各业，实现快速部署、方便维护、综合成本更低；后端运维管理平台通过网络实时监控智能箱的工作情况，实现智能箱掉电和断网的区别，远程智能控制智能箱内部每一路220VAC/12VDC/24VAC/24VDC/36VDC/48VDC等电源的打开或者关闭，前端设备发生告警，后端平台能及时接收，派单通知运维人员。
规格说明：
|
项目 |
属性 |
规格参数 |
|
|
网络接口 |
1路10M/100M网络端口 |
|
220VAC |
1）额定输入电压：220VAC |
|
|
其他电源控制 |
1）12VDC控制：标配3路，（最可增加到7路），每一路输出可远程打开或者关闭；可接LED照明灯，散热风扇，警用频闪灯，12VDC摄像头等配件。8.6A* |
|
|
DI输入干节点 |
1）2路，可接箱门开关状态及市电防雷器状态输出口 |
|
|
DI输入湿节点 |
|
|
|
DO输出湿节点 |
1）直流状态指示灯 1路 |
|
|
RS485接口 |
1）自动重合闸 1路 |
|
|
802.1X访问控制和认证协议 |
智能综合业务设备（内部的数据采集模块）启动802.1X功能，设定用户名和密码，才能访问前端交换机（也需设定好802.1X使能）、服务器等设备。无认证设备无法访问网络系统，保证网络的安全性 |
|
|
状态信息显示功能检验 |
可通过前端OLED显示屏、后端软件实时显示设备的输入输电压，输入电流，输出主电压，输出副电压，机箱温度，湿度，箱门是否开启，电源防雷器是否正常，雷击次数，是否水浸，，光纤收发器光口和网口是否断开工作状态，数据采集模块的IP地址等状态信息 |
|
|
密码按键功能 |
开箱门可输入按键密码解除开箱门报警；识别合法开箱门和非法开箱门 |
|
|
照明灯功能检验 |
打开智能通信防护箱箱门，照明灯应自动开启（光线暗时），并在管理软件界面提示 |
|
|
机箱风扇功能检查 |
当机箱温度超过40度（可设定），风扇启动对机箱散热；可设定和显示风扇转速。 |
|
|
摄像头断网检测 |
摄像头断网时可发送告警信息到后端平台软件。最大支持7路摄像头断网检测。 |
|
|
温湿度检测 |
1）温度：-40℃~85℃ ，±0.3℃ |
|
|
工作环境 |
工作温度：-25~65℃ |
|
|
工作温度 |
-25~65℃ |
|
|
工作湿度 |
20%~90%（无凝露） |
|
|
|
产品尺寸 |
246*88.4*64.3 |

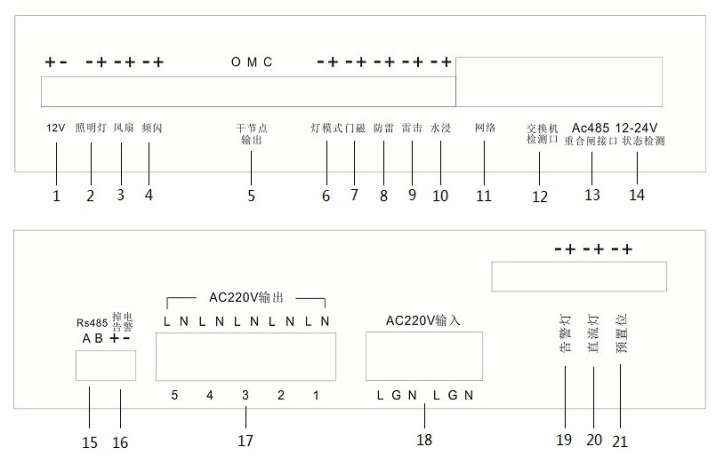

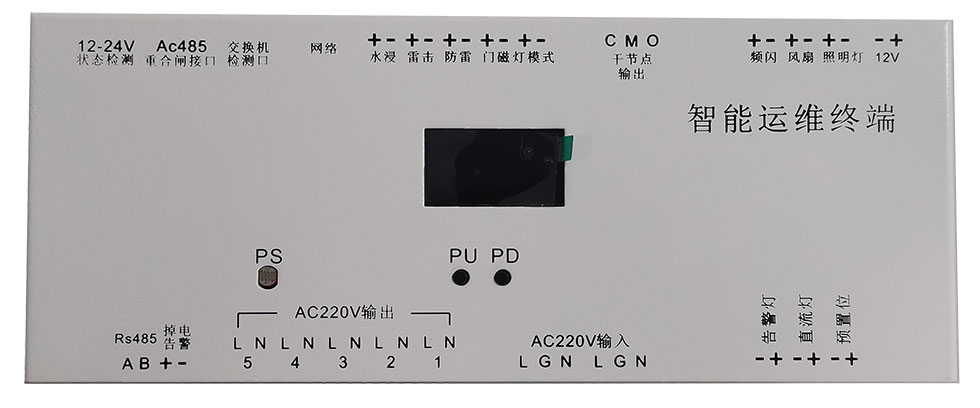

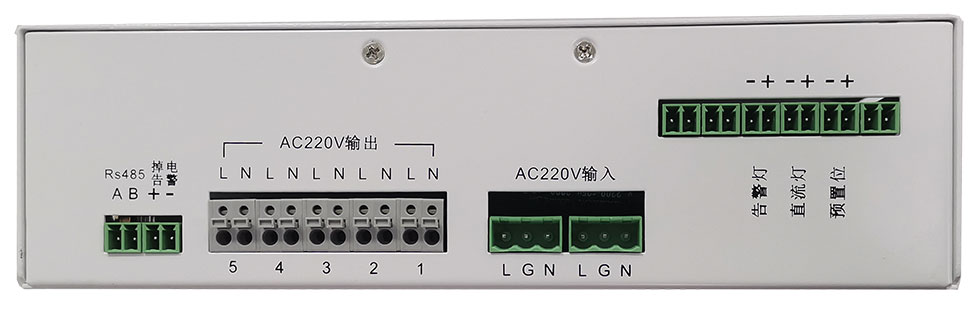

产品接口：
接口说明：
| 序号 | 接口名称 | 接口定义 |
| 1 | 12V输入 | 预留12V输入接口。 |
| 2 | 照明灯 | 打开智能设备箱门，照明灯应自动开启（光线暗时），并在管理软件界面提示 |
| 3 | 风扇 | 当机箱温度超过40度（可设定），风扇启动对机箱散热；可设定和显示风扇转速。 |
| 4 | 频闪灯 | 警示灯。 |
| 5 | 干节点输出 | 外接加热器，当箱体温度低于设定温度时，加热器自动开启，达到升温效果。 |
| 序号 | 接口名称 | 接口定义 |
| 6 | 照明模式 | 实时检测箱体内光照度，实现夜间开箱，箱内照明灯智能开启。 |
| 7 | 门磁 | 实时检测箱门状态，箱内非法打开并报警。 |
| 8 | 防雷 | 实时检测防雷器健康状态，记录并上传箱体所受雷击次数。 |
| 9 | 雷击 | |
| 10 | 水浸 | 采集并上传箱内漏水情况。 |
| 11 | 网络 | 接电脑或服务器。 |
| 12 | 交换机检测口 | 光纤收发器、网络接口状态检测口。 |
| 13 | AC485重合闸接口 | 接重合闸，可远程控制重合闸的开和关，监测重合闸工作状态。 |
| 14 | 12-24V状态检测 | 12V和24V检测口，可检测这两路电源是否有异常。 |
| 15 | RS485 | 外接其它设备的485通讯（如烟感、红外、倾斜度传感器）。 |
| 16 | 掉电告警 | 检测设备供电是否正常，如有掉电，可将掉电信息上传到中心平台。 |
| 17 | AC220V输出 | 5路智能电源控制板AC220V电源输出，可远程控制单路的开和关。 |
| 18 | AC220V输入 | AC220V电源输入，给终端盒供电。 |
| 19 | 告警灯 | 红灯，箱内有任何一项功能异常告警时，红灯闪烁。 |
| 20 | 直流指示灯 | 绿灯，12V和24V其中一路出现异常，指示灯闪烁。 |
| 21 | 球机预置位 | 联动预置位 |

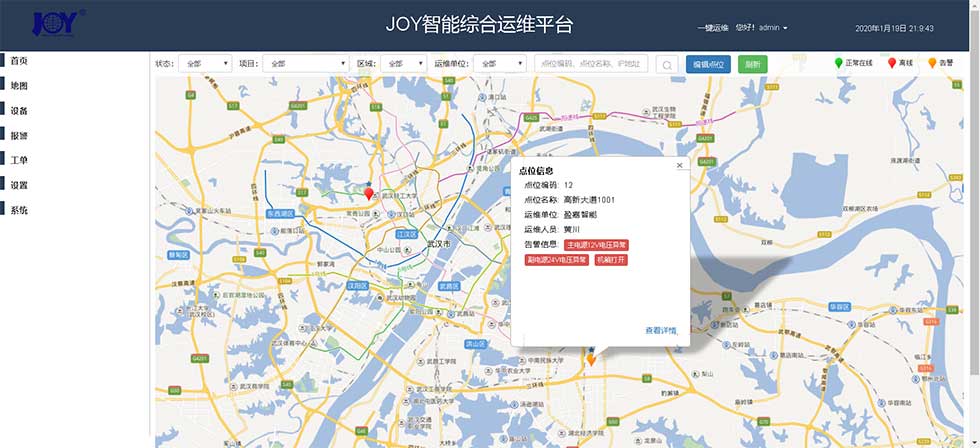

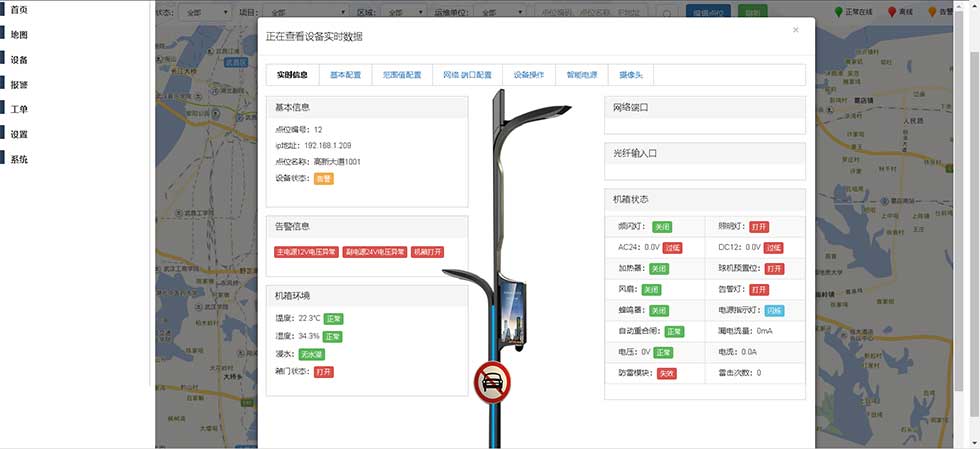

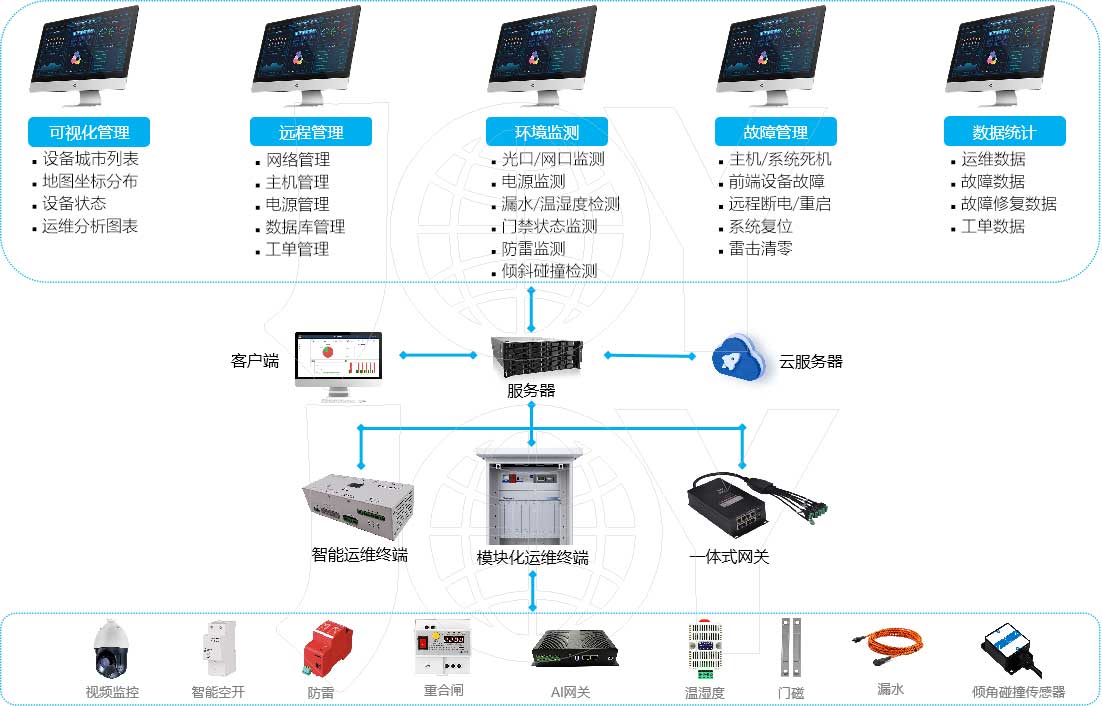

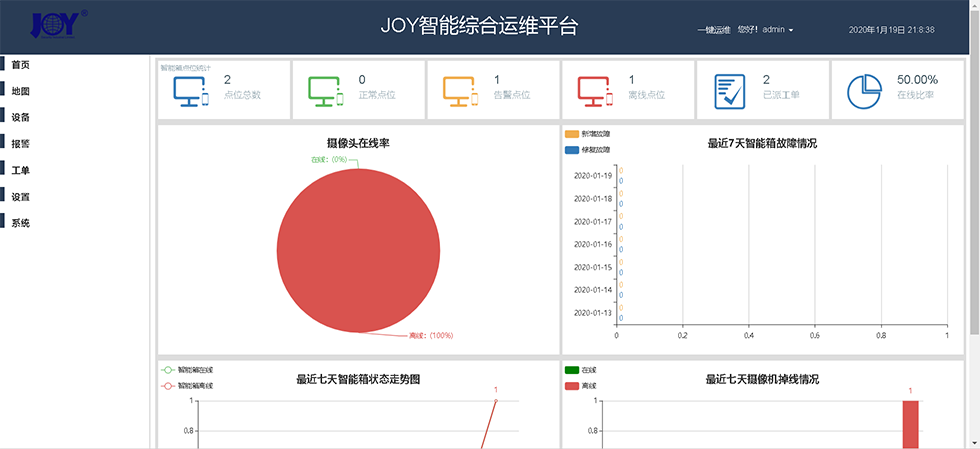

运维平台：
l 精准设备地图：管理系统对该管区的每个箱子的名称、所属组织、设备类型、IP地址、都有明确的表示。能精准确定该设备所属地理位置。
l 精准故障诊断：管理系统实时对所有设备进行智能诊断，发现异常立即报警。大幅度降低系统故障，缩短系统故障检测与受理时长。
l 准确故障管理：管理系统对整个监控系统的故障类型能准确做出判断。如监控系统中的摄像头、市电、箱体设备、电源、光缆等相关设备故障都能做出精准的分析判断。将结果按系统渠道分流到相应部门。避免人力资源的浪费。
l 完善的报修流程：管理系统提供相关人员进行设备报修、情况录入、跟踪、问题流转、结果反馈等流程管理，同时业务人员可以通过疑难点位的查询列表，查看重点设备相关的故障信息。
l 精准故障报表管理：管理系统对故障信息能自动生产数据列表、统计等信息库存。提供各种设备运行分析和性能报告。管理人员能根据报告准确评估整个视频监控系统运行状况，及早发现故障隐患。为视频监控网络的决策提供参考依据。

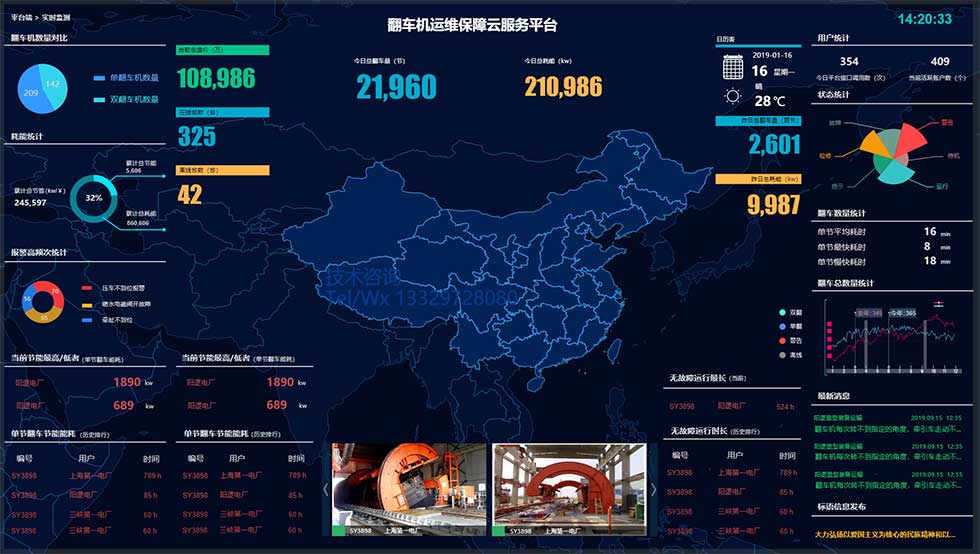

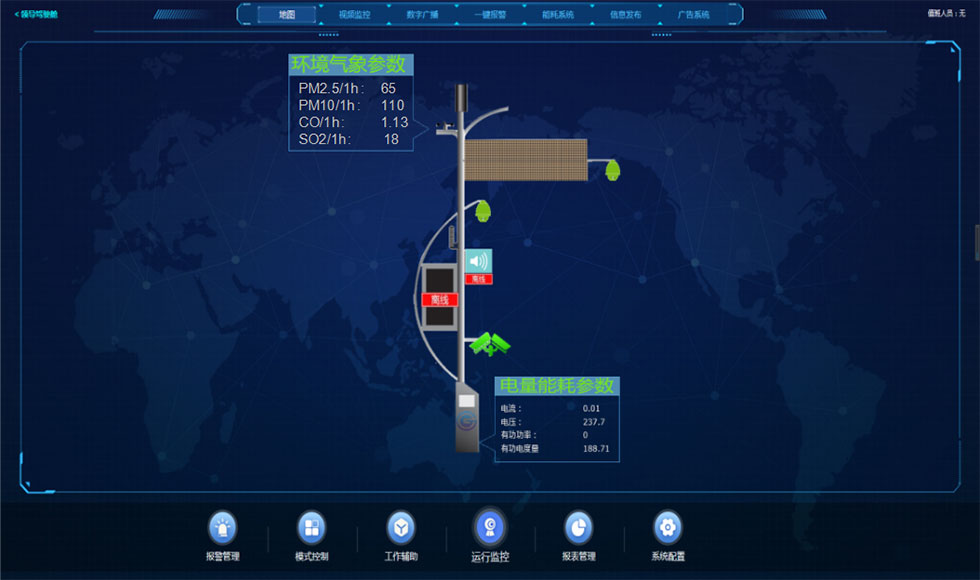

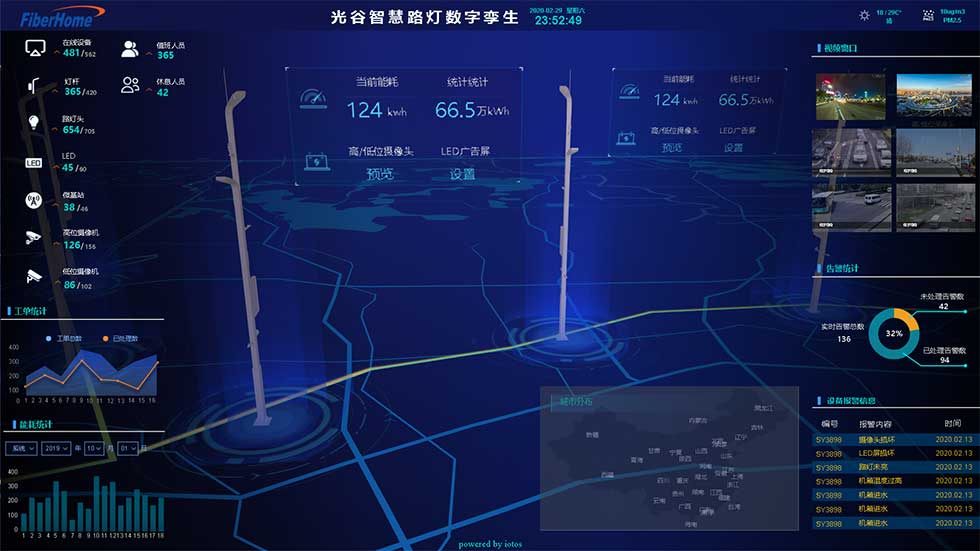

数据大屏：
